STATO DI FATTO

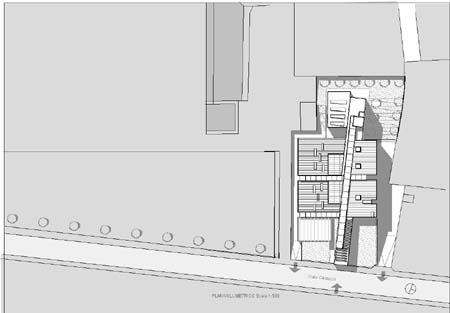

L’area oggetto dell’intervento si presenta oggi come un grande spazio aperto destinato a parco non qualificato, in una zona pianeggiante prevalentemente residenziale sul fronte nord ed est, di interesse pubblico con la presenza del palazzetto dello sport e scuole rispettivamente a ovest e a sud del lotto. L’area interessata dall’intervento è raggiungibile per il momento solo da via Carducci, dove la strada sembra non garantire un soddisfacente numero di parcheggi per un futuro insediamento.

INSERIMENTO CONTESTO

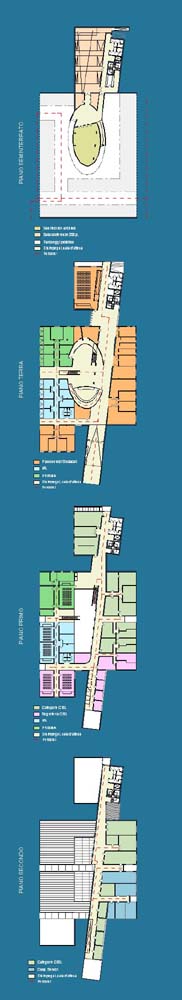

Uno degli elementi fondamentali del progetto è il sistema degli spazi che si articolano tutti intorno a un percorso rettilineo, che conduce direttamente dall’ingresso posto sul fronte strada, alla grande sala d’aspetto centrale, fino a culminare verso l’area verde posta a sud, riuscendo ad abbattere ogni barriera architettonica grazie alle rampe disposte dal livello interrato fino all’ultimo piano.
Quello che si propone, osservando attentamente il progetto è di rispondere alle molteplici esigenze che si vengono a creare, ossia la valorizzazione del lavoro del personale (composto da circa 100 persone), nonchè l'accoglienza delle migliaia di iscritti che devono usufruire dei servizi e degli spazi a loro messi a disposizione.
Il gran numero di uffici che si andranno a collocare presso la nuova sede provinciale Cisl comporta anche una notevole attenzione a garantire i posti auto ai dipendenti, nonché quelli per il pubblico; in tal modo è stato preferito scendere ad un piano interrato destinando i parcheggi ai dipendenti determinando così ad avere un’area maggiormente privata oltre che ad un deposito per eventuali eventi, essendo collegata alla grande sala/auditorium da 200 posti.
Il piano seminterrato invece, risulta essere, rispetto al livello strada totalmente aperto, libero di fruire dagli utenti che si recheranno ai vari enti, creando così un’area più facilmente gestibile grazie ad un’entrata ed un’uscita posta ai lati del lotto stesso, dove una folta maglia di pilastri sorreggerà l’intero edificio posto ad una quota di +1.00 ml. rispetto la quota strada.

Nel caso di impossibilità nel realizzare l’interrato, si può prevedere di adibire l’area seminterrata a parcheggi misti, senza per questo modificare la forma strutturale dell’edificio.

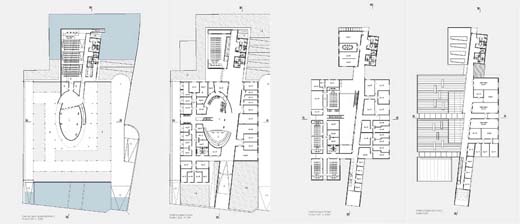

Da quest’ultimo piano (seminterrato), al centro del corpo di fabbrica, trova posto un vano centrale rivestito di vetrate colorate, che oltre a servire al vano tecnico, porta direttamente alla parte superiore dell’auditorium grazie ad una rampa a forma di elisse che ci condurrà alla sala d’aspetto, posta al piano terra dove trova posto la “reception” per le informazioni relative ai vari enti pubblici presenti. Dalla sala di aspetto grazie a due rampe mobili si possono raggiungere i piani rialzati in modo semplice e comodo, oppure tramite i vani scala o le rampe, consentono un percorso comunque fruibile sia in senso longitudinale che in quello trasversale.
Il vero ingresso però risulta essere quello centrale, che come un grande tunnel dalla strada si accede salendo una rampa dolce e tagliando obliquamente l’edificio a pianta quadrata in due parti: mentre nella parte a est trovano posto gli uffici e le sale riunioni della Cisl, poste su tre piani, a ovest vi si trovano altre due attività , IAL e PRISMA, ognuna con un proprio accesso indipendente su due piani. Anche se le distanze dai confini sono state rispettate, solo lungo via Carducci, dove si trova l’ingresso monumentale, si è scelto quasi come provocazione l’innalzamento a confine, per aumentare l’effetto di sorpresa lungo il camminamento dal marciapiede, un’improvvisa nuova vista prospettica che taglia tutto l’edificio dall’interno all’esterno.
Lo stesso non comporta nessun aumento di volume essendo solo parzialmente coperto.
Come richiesto dal bando di concorso, sono stati rispettati per tutti e tre gli Enti i mq richiesti, garantendo così allo IAL e al PRISMA rispettivamente 350 e 400 mq., mentre alla CISL i complessivi mq 2800, compreso tutte le sale conferenze, reception e spazi per servizi tecnici/magazzino.
Gli uffici destinati ai Servizi Sindacali sono stati mantenuti tutti a piano terra come richiesto, servendo inoltre i due enti indipendenti (IAL-PRISMA) con una propria area di attesa.
A ogni ufficio è stato garantito un rapporto di illuminazione soddisfacente, soprattutto tramite utilizzo di vetrate con appropriati scuri di protezione per i mesi estivi, mentre negli ultimi piani dove non era possibile, con appositi lucernari posti sulla copertura.
La sala d'aspetto diventa il baricentro di tutto l'edificio generando dal piano interrato all'ultimo la distribuzione verticale degli ambienti. Una grande vetrata posta sulla copertura da la possibilità di essere sempre illuminata con luce naturale(zenitale) non diretta, distribuendolo l'illuminazione anche a tutti i percorsi di distribuzione che si articolano nei diversi piani.

IL VERDE

La progettazione del verde è stata divisa in due parti, garantendo sul fronte strada un verde basso, con due piazzole di erba (possibilmente tappezzanti) leggermente inclinate, dove si vanno a contrapporre le due rampe ai lati delle stesse che hanno la funzione di condurre ai piani seminterrati i veicoli. L'area retrostante posta a sud invece è lasciata a giardino con la possibilità di piantumazione di piante classiche esistenti sul territorio vicentino, del tipo a "foglia caduca" , per proteggersi dal sole nei mesi estivi e lasciando libero da foglie nei mesi invernali, permettendo così un maggior irraggiamento solare agli edifici:
alberi tipo carpino bianco (carpimus pyramidalis), acero riccio (acer platanoides), Ginkgo Biloba e aree fiorite nei piani inclinati (tapezzanti).
Per i percorsi pedonali e quelli veicolari si pensava come riportato nei render a riquadri in erborella.

MATERIALI

Le facciate esterne vogliono presentare essenzialmente un disegno razionale.
L’uso dei materiali che si prevede varia a seconda di dove sia orientato l'edificio: La spina dorsale che determina il vano di accesso e di attraversamento dell'intero fabbricato dovrebbe essere interamente di mattone rosso, rivestito di intonaco (tipo cocciopesto),
I muri perimetrali variano dal rivestimento: ad intonaco, “leca” blocco, legno o materiali trattati (superfici in rame, zincate, trattate)
Le facciate orientate a est e sud, presentano aperture maggiormente orizzontali e logge con basculanti (in legno) per proteggersi meglio dai forti raggi solari, giocando maggiormente con i pieni e vuoti; a ovest invece le aperture sono a tutta altezza, essendo la luce di minor intensità e più facilmente gestibile.

STRUTTURA

La struttura dell'edificio, essendo in presenza, a quota relativamente bassa di falda acquifera, si pensava su pali utilizzato in gruppi o singolarmente, interfacciandosi con le sovvrastanti strutture tramite una piastra o una trave rovescia.
Non conoscendo al momento le caratteristiche geomorfologiche del terreno dove si collocherà l'intervento, si ritiene opportuno utilizzare un sistema di fondazioni a pali in profondità, questo al fine di trasmettere il carico attraverso la resistenza alla penetrazione e/o all'attrito del manto.
Essendo l'edificio più basso della falda freatica esistente, se non è possibile abbassare l'acqua è necessario lavorare con un aggottamento aperto ( con un muro di cava e una soletta impermeabili.) I tipi di muro impiegabili sono per lo più a intaglio o costituiti da pali a trivellazione sovrapposti.

E' possibile aggiungere una soletta in calcestruzzo iniettato se nel punto di partenza delle fondamenta il terreno fosse permeabile.
Dal piano seminterrato invece la struttura viene determinata da una maglia a pilastri circolari (cm 40) e salendo si rastremano fino a raggiungere la copertura (cm 30).
I solai utilizzati nei piani interrati, con carico notevole vista la presenza dei veicoli, saranno in cemento armato, mentre le solette per i piani superiori, con carico minore, del tipo misto.



Concorso di progettazione Concorso di progettazione nuova sede provinciale “cisl” di Vicenza Esito: classificato Architetto: Nicola Posenato Localizzazione: Vicenza - Italia Cronologia: 2002 - progetto di concorso Programma: Segreteria CISL: n° 2 uffici da 25 mq n° 1 sala riunioni 50 mq Categorie CISL : n° 15 uffici da 20 mq " 1 sala riunioni 35 mq " 1 uffici 30 mq " 1 sala riunioni 65 mq Coop. Servizi : n° 4 uffici 20 mq " 1 sala riunioni 66 " Cons. PRISMA: n° 3 uffici 20 " IAL uffici/aule 350 mq Piano Servizi Sindacali (terra): Reception di 120 mq circa con sedie per "aspetto". Seminterrato : n° 1 sala conferenze per 140 persone Spazi per servizi tecnici e magazzino
